Yazar: Uğur YÖRÜR – Schrack Seconet Teknoloji Teknik Müdürü

Yangın algılama sistemleri tasarımında amaç, yangının mümkün olan en erken safhasında doğru ve güvenilir şekilde tespitini sağlamak olmalıdır. Bunun için bir yangında önce hangi veri yada verilerin (ısı, duman, alev/radyasyon, gaz) önce ortaya çıktığını ve bu verilerin nasıl davrandığını iyi anlamak gerekir. Aksi takdirde standartlara bakıp “buraya üç dedektör koyulur” demek yeterli olmaz; ürün seçimi projeye özgü koşullara dayanmalıdır.

Bu konuda daha fazla bilgi almak için yönetim kurulu üyemiz ve Schrack Seconet Teknoloji Teknik Müdürü Uğur Yörür‘ün youtube canlı yayınını izleyebilirsiniz.

Yangının başlama ve gelişme evreleri — Hangi veri önce çıkar?

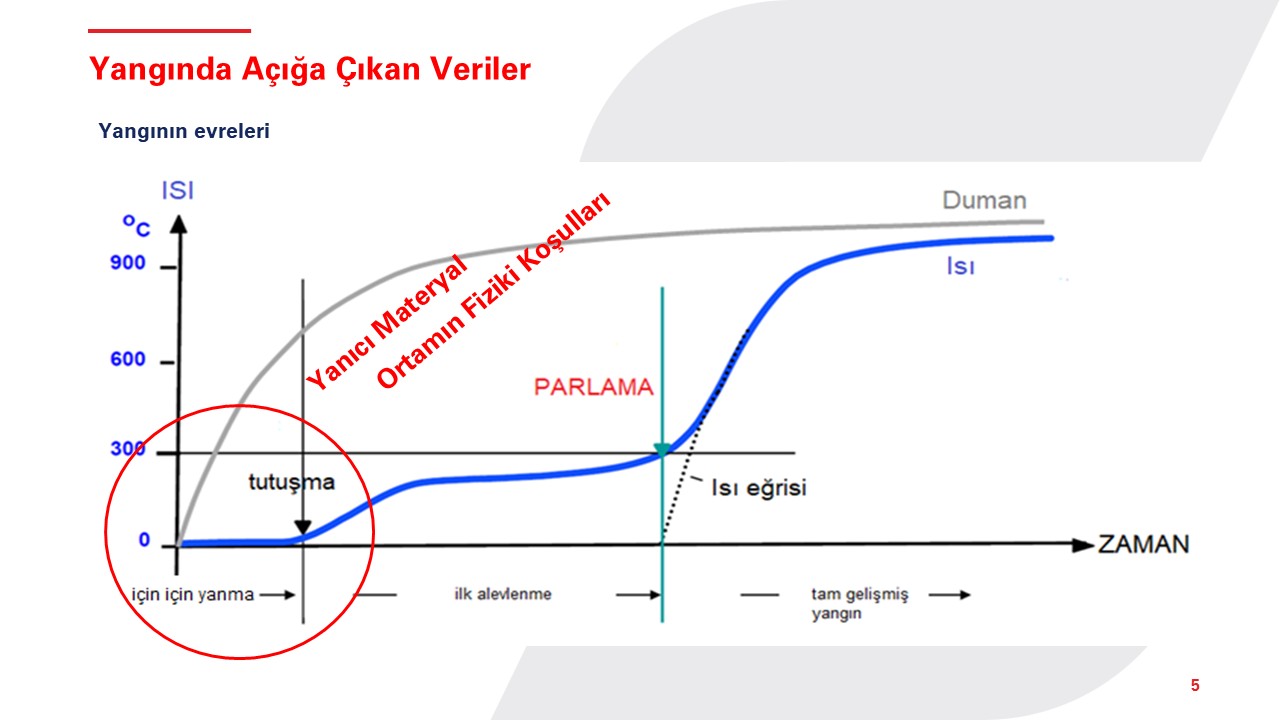

Yangın gelişimi toplamda; için için yanma, ilk tutuşma, alevlenme/parlama evrelerini içerir. Algılama hedefimiz için “için için yanma ile alevlenme arasındaki aralık” kritik önemdedir.

Açığa çıkan ana veriler:

Isı (termal artış, radyasyon)
Duman (partikül yoğunluğu)
Alev / optik radyasyon (UV/IR)
Gaz (özellikle karbon monoksit)

Tasarım yaklaşımı: hangi veri önce ortaya çıkıyorsa ona öncelik verin. Aynı zamanda olası hatalı alarmı azaltmak için sensörler arası teyit (cross‑check) mekanizmaları kullanın.

Isı algılama — Temel ilke ve cihazlar

Isının davranışı

Isı üç yolla yayılır: iletim (katılarla), konveksiyon (sıcak havanın yükselmesi) ve ışıma (termal radyasyon). Isı kaynaktan uzaklaştıkça kuadratik olarak azalır — bu yüzden ısı algılayıcıları kaynağa göre yakın konumlandırılmalıdır.

Isı algılama cihazları

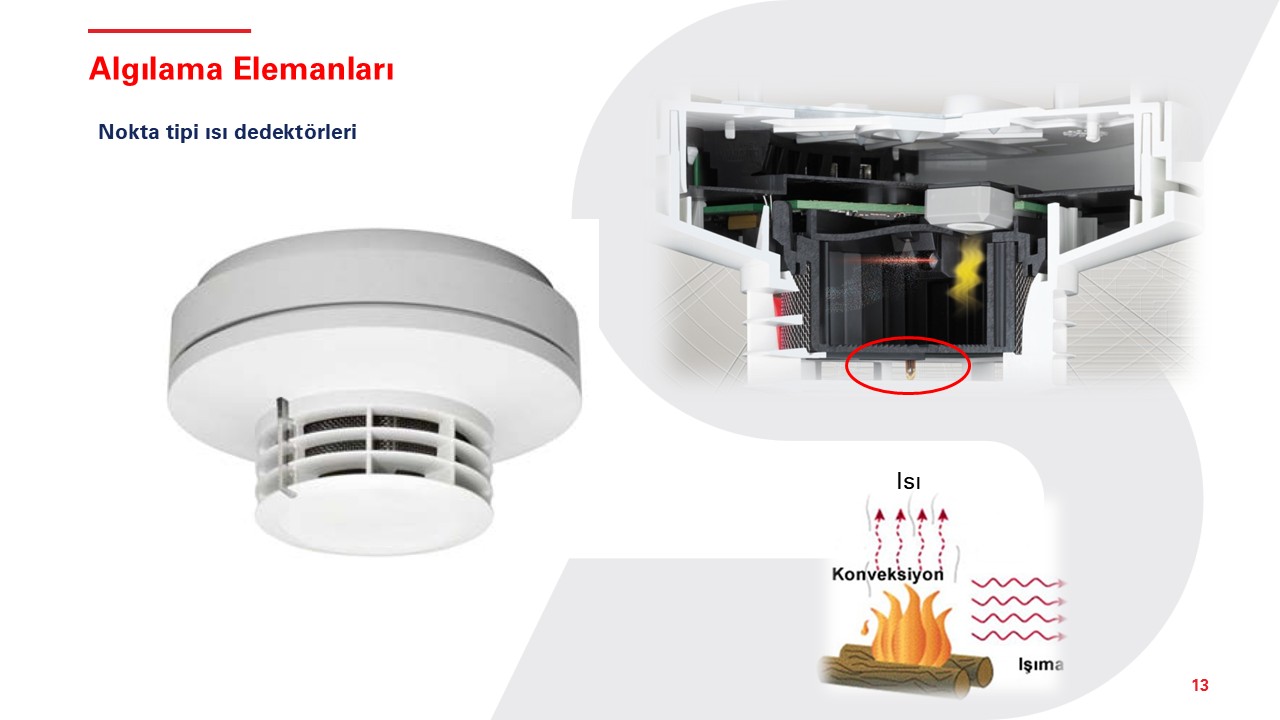

Nokta tipi (point) ısı dedektörleri: Tavan tipi klasik dedektörler. Genelde A ve B ısı sınıflarında etkilidir; yüksek ortam sıcaklığına (C ve üzeri) sahip alanlarda hatalı alarm veya çalışmama riski vardır. Çalışma şekli olarak maksimum eşik ve fark alarmı (ör. 2 K/dak) kullanılabilir.

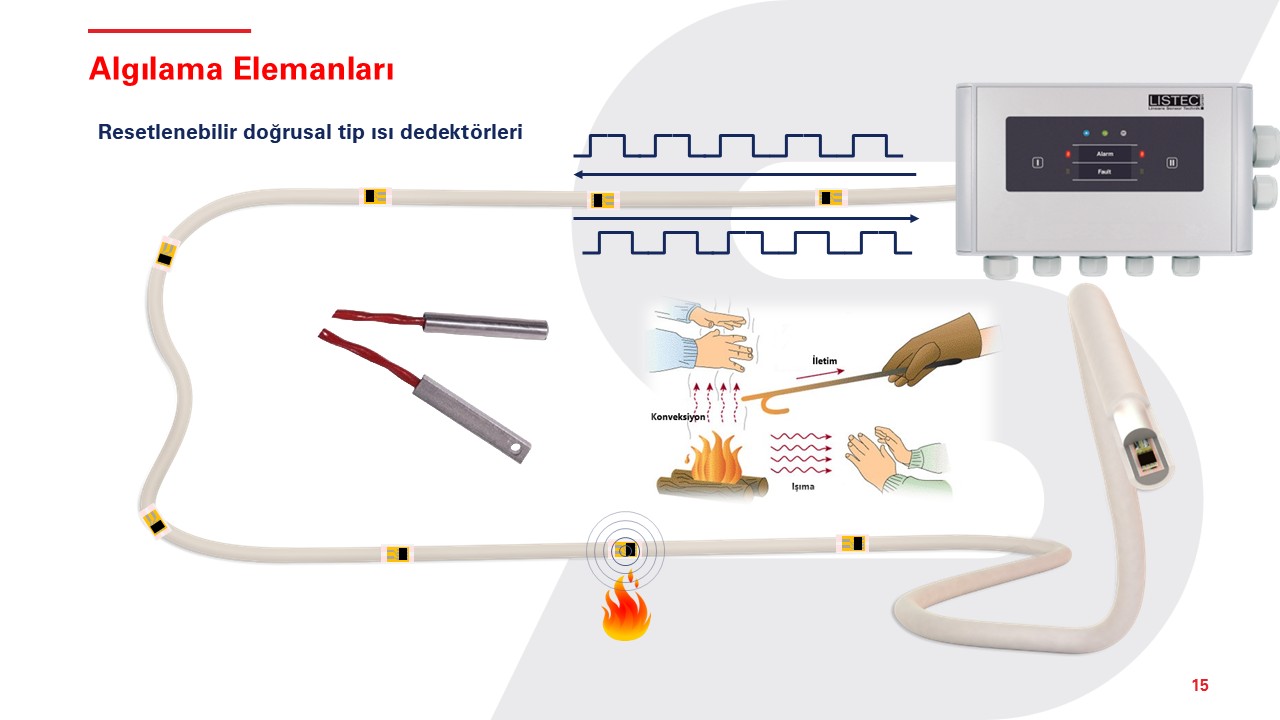

Doğrusal ısı kablosu (ADW / resetlenebilir / resetlenemeyen): Kablo yüzeyinin belirli bir sıcaklığa ulaştığında alarm veren versiyonları vardır. Resetlenemeyenler eriyerek alarm verir; resetlenebilirler ise haberleşen sensörlerle tekrar kullanılabilir. Bu çözümler yüksek sıcaklıklarda ve ulaşımı zor alanlarda etkilidir.
Fiber optik ısı izleme: Lazer refleksiyon (ODTR) prensibiyle mesafe bazlı ısı lokasyonu sağlar. Uzun mesafeli uygulamalarda maliyet‑performans avantajı sunar.
Isı borusu (heat pipe): Ucu kapalı borudaki hava genleşmesine dayanan, geniş ısı sınıflarına uygun resetlenebilir sistemler. Zorlu endüstriyel koşullarda tercih edilir.
Termal kamera: Nesnenin yüzey sıcaklığını piksel düzeyinde ölçer. Özel durumlarda (kömür sahaları, atık tesisleri, açık/yarı açık alanlar, fotovoltaik sahalar) erken ve yerel tespit sağlar. Ancak piksel dolma/kapsama ve mesafe etkilerini dikkate almak gerekir.

Duman algılama — Davranış ve dedektör tipleri

Dumanın sahadaki davranışı

Duman başlangıçta enerji düşükse yavaşça hareket eder ve yükselir. Yüksek tavanlı veya termal bariyerli (çatı altı tabakalaşma) ortamlarda pasif dediğimiz nokta tipi veya ışın tipi (BIM) dedektörler geç veya hiç algılama yapamayabilir. Duman yoğunluğu kaynaktan uzaklaştıkça seyrelir; bu da algılama süresini uzatır.

Duman dedektörü türleri

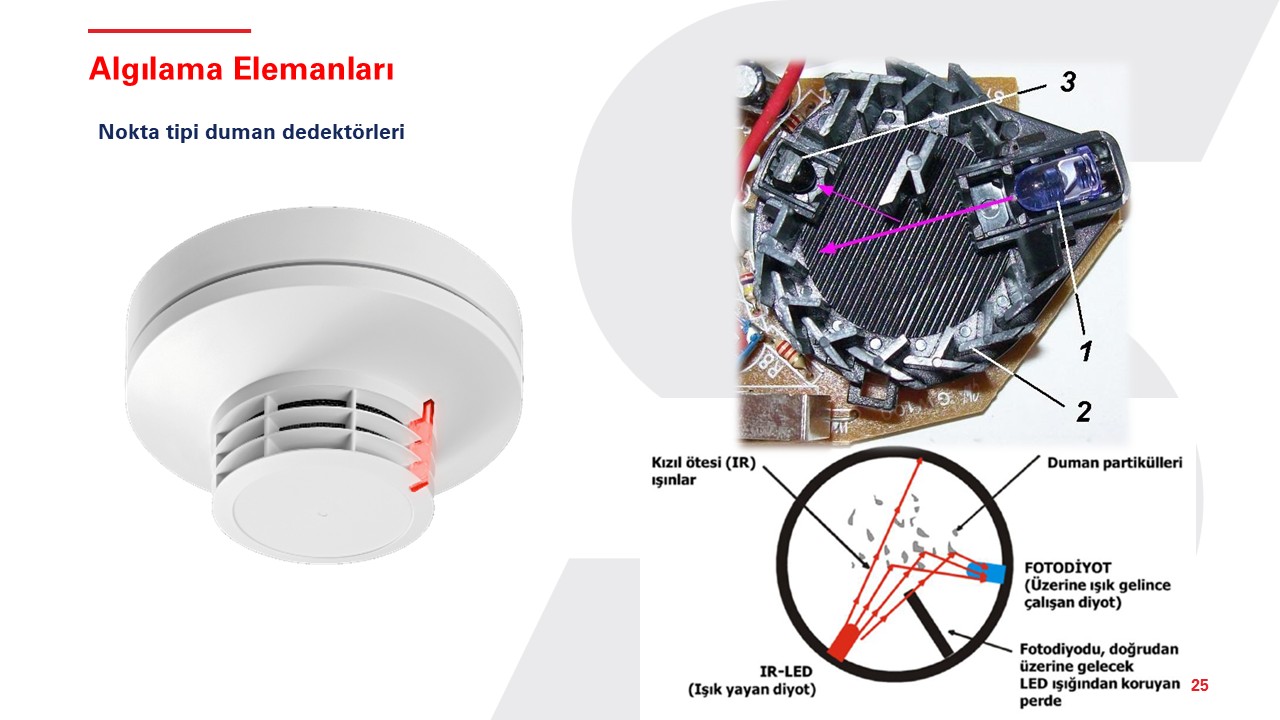

Nokta tipi optik dedektör: Hazneye giren dumanın ışık kırılmasını algılar. Sensör algoritmalarının farklılığı (konvansiyonel, adresli, interaktif) testte farklı tepki davranışları gösterir.

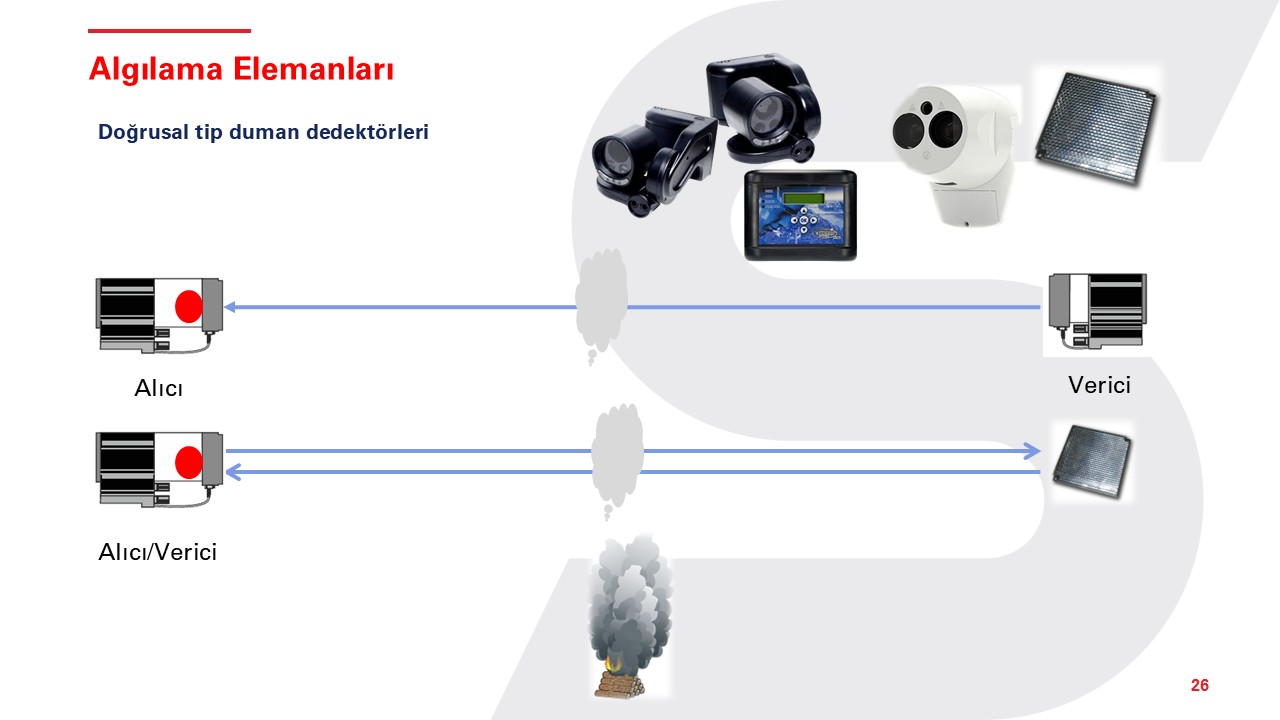

Doğrusal ışın tipi (BIM): Alıcı‑verici arasında giden ışının zayıflamasıyla alarm verir. Geniş alanlar için uygundur; kesintisiz görüş hattı gerektirir.
Hava örneklemeli (ASD / aspirating): Ortamdan aktif çekim yapıp havayı analiz eder. Pasif dedektörlerden çok daha hızlı ve hassastır; yüksek kirli, nemli veya erişimi zor alanlarda tercih edilir. Tasarımda boru delik sayısı, transport time ve üretici yazılımı önemlidir.

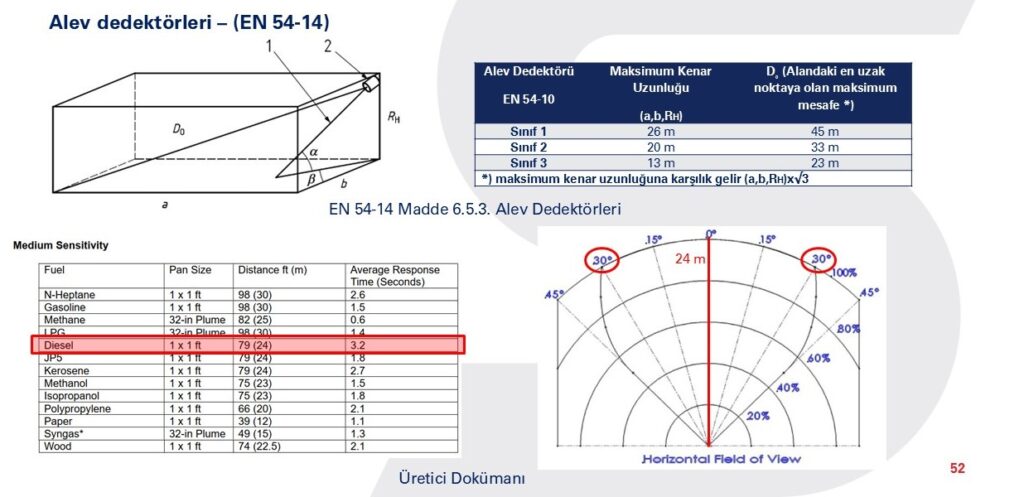

Alev dedektörleri — Dalga boyu, yakıt türü ve montaj

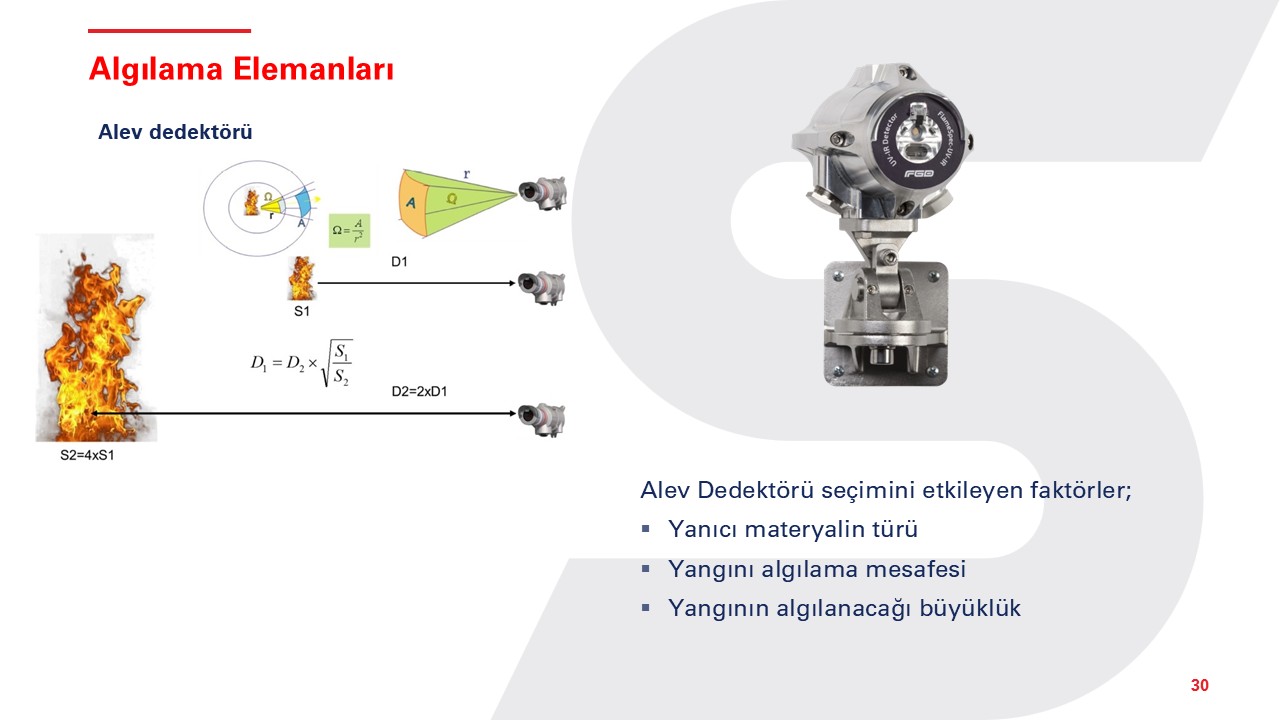

Alev dedektörleri UV, IR veya kombinasyonlarını izler. Kritik nokta, korunacak materyalin yanarken hangi spektrumu yaydığıdır. Üreticinin teknik dokümanı, hangi boya/yakıt türü için dedektörün hangi mesafede ve hangi yangın boyutunu algıladığı bilgilerini verir. Alev dedektörleri cam arkasından izleme yapamaz; doğrudan ortamda olması gerekir.

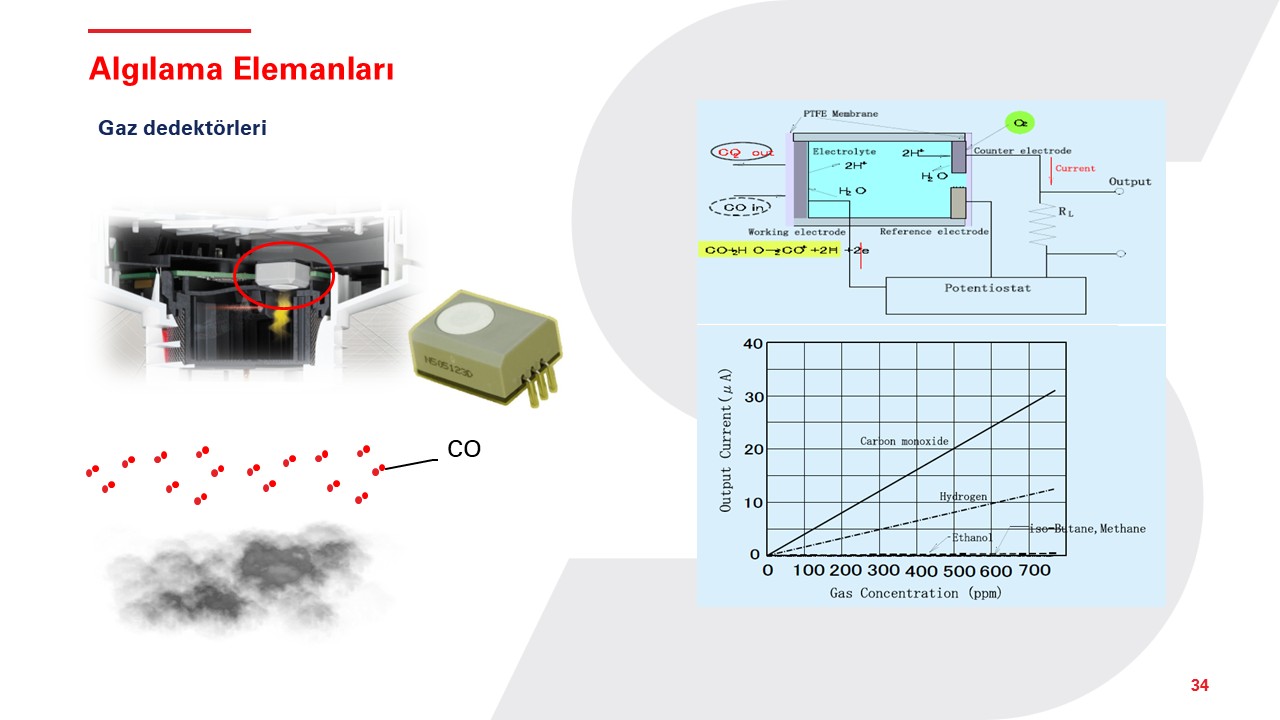

Gaz algılama — Karbonmonoksit (CO)

Yangın açısından en önemli gaz CO’dur. CO sensörleri elektrokimyasal prensiple çalışır ve evsel/yangın uygulamalarında EN standardına uygun olmalıdır. CO gazı havayla neredeyse aynı yoğunlukta yayılır, dolayısıyla montaj yüksekliği tavan/zeminden bağımsız olarak belirlense de yangın tespiti uygulamalarında genelde tavana montaj tercihleri olur. Otopark ve tünellerde ise toksik gazlar ve egzoz etkileri nedeniyle montaj ve yükseklik farklı standartlara göre düzenlenir.

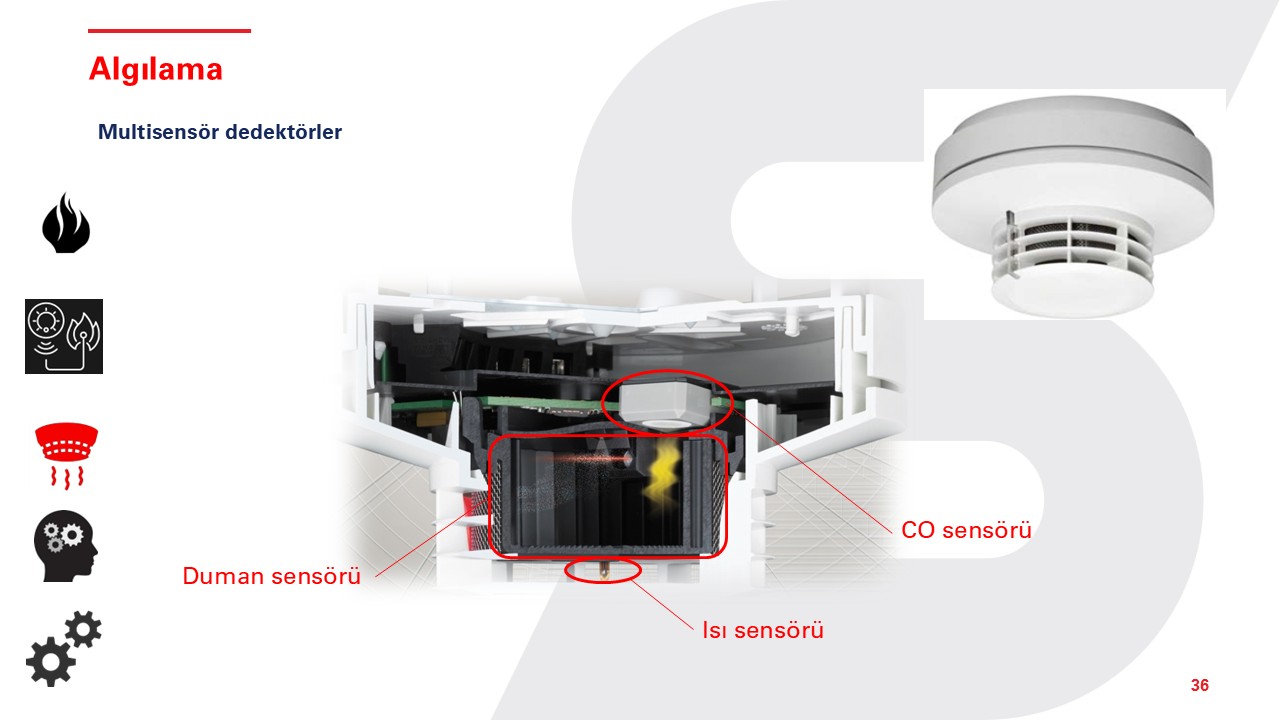

Multisensör dedektörler — Neden ve ne zaman?

Birden fazla sensör tipini aynı gövdede toplayan multisensör dedektörler (duman+ısı, CO+ısı, duman+CO+ısı) hatalı alarmı azaltmak ve doğru karar vermeyi hızlandırmak için tasarlanmıştır. EN 54 serisindeki ilgili standartlara uygun multisensör ürünleri tercih edilmelidir.

Standartlar, belge ve sertifikasyon

Türkiye’de “Binaların Yangından Korunması Hakkındaki Yönetmelik” (BYKHY) önemli referanstır: bir alanda algılama sistemi kurulması gerekiyorsa ürünlerin tasarımı, üretimi, montajı ve işletilmesi EN 54 standartlarına uygun olmalıdır. Ürünün uygunluğu uluslararası akredite kuruluşlardan alınmış sertifikalarla (ör. VdS, CNBOP vb.) kanıtlanmalıdır.

Pratik not: Herhangi bir cihazın üretici belgelerinde belirtilmiş standart ve onay belgelerini talep edin; basit test raporlarını sertifika yerine koymayın.

Tasarım sürecinde sormanız gereken sorular

Her lokasyon için bu soruları cevaplayarak işe başlayın:

Hangi yanıcı materyaller var? (MSDS dokümanı isteyin.)

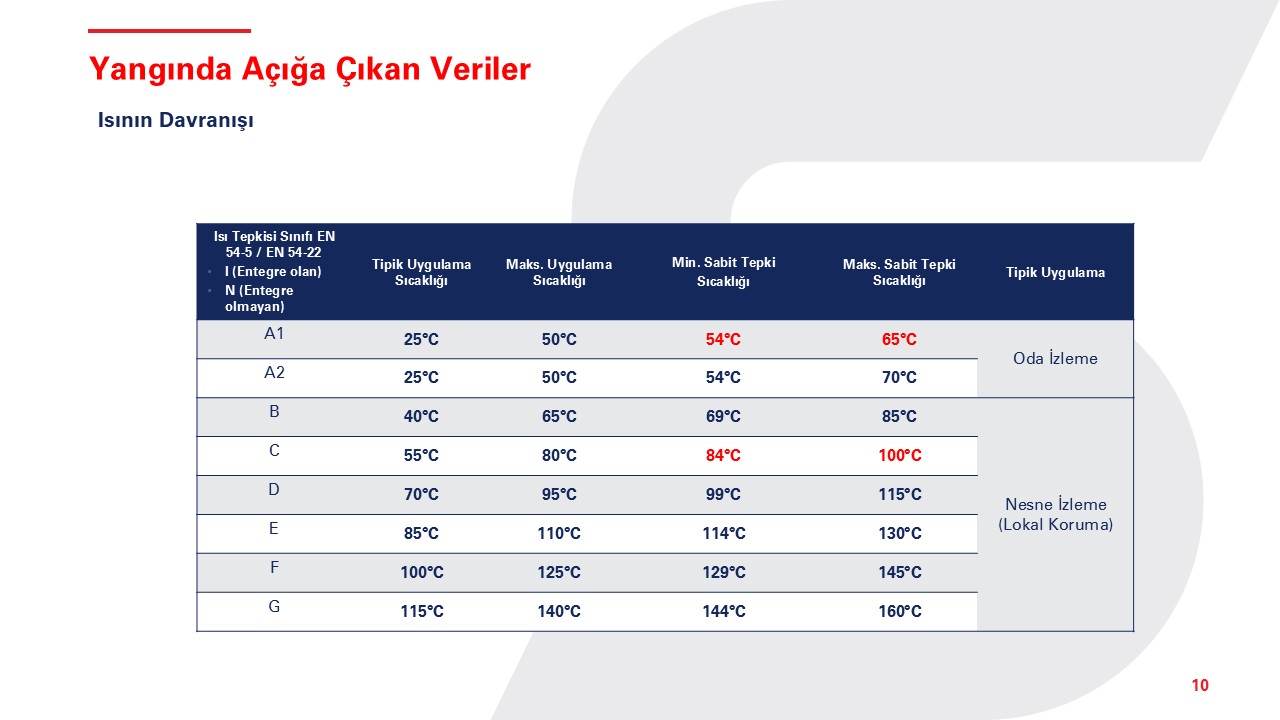

Ortamın çalışma sıcaklığı ne? (Isı sınıfı A–G’yi belirleyin.)
Tavan yüksekliği, tavan düzensizlikleri, sarkıt kirişler var mı?
Hava sirkülasyonu, klima kanalları, egzozlar var mı?
Termal bariyer, tabakalaşma etkisi beklentisi var mı?
Ortamdaki kirlilik, toz, nem, yoğuşma riski nedir?
ATEX / ex‑proof sınıflandırması gerekiyor mu? (Zon haritası isteyin.)
Bakım erişimi ne kadar zor? (ASD veya fiber gibi bakım kolaylığı sunan çözümler değerlendirilsin.)

Tasarımda uyulması gereken pratik kurallar

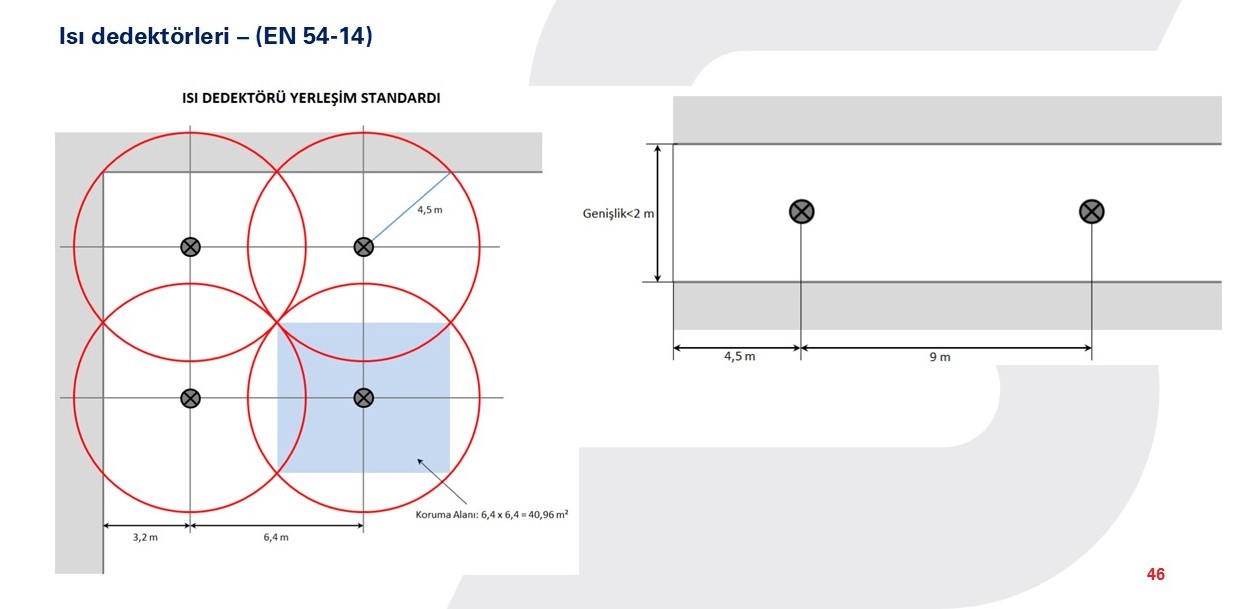

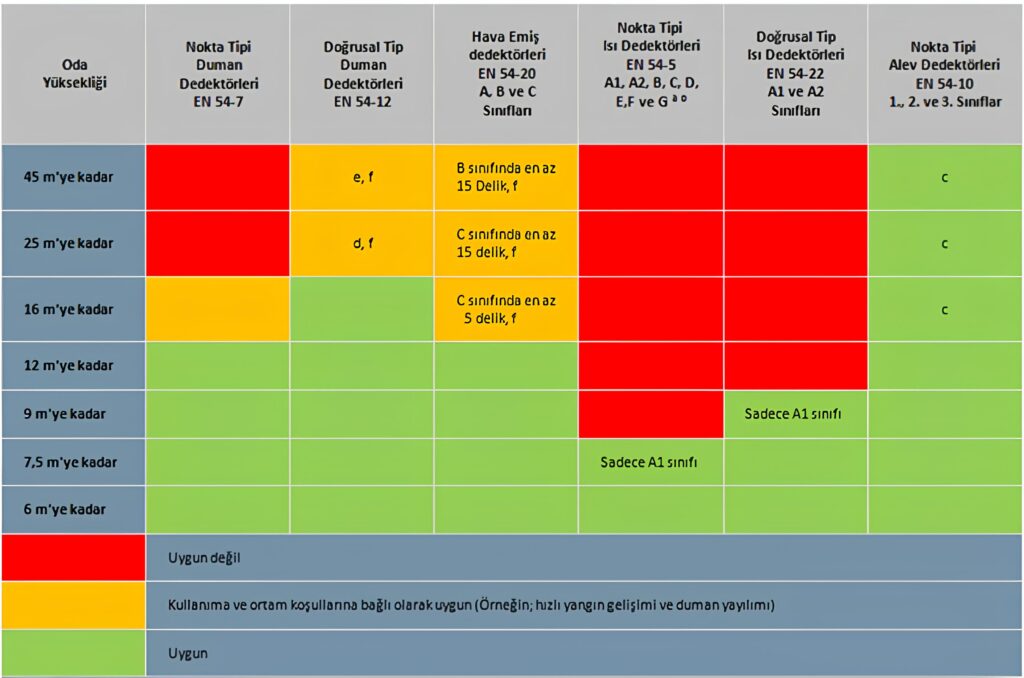

Yükseklik ve montaj: Duman dedektörleri için yüksek tavanlar ve tavandaki engeller algılama performansını düşürür. EN 54‑14 benzeri tablolar montaj yüksekliği ve maksimum aralıkları verir; bu sınırları aşmayın.

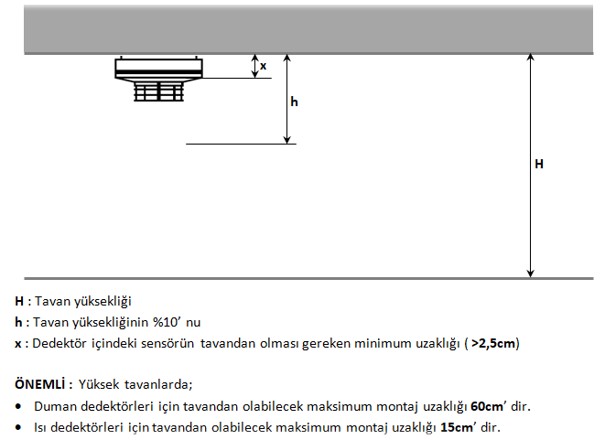

%10 kuralı: Dedektörler tavan yüksekliğinin %10’u içinde kalacak şekilde konumlandırılmalıdır. Çok yüksek tavanlarda azami inme (örn. duman için maks. 60 cm gibi) limitleri uygulanır.

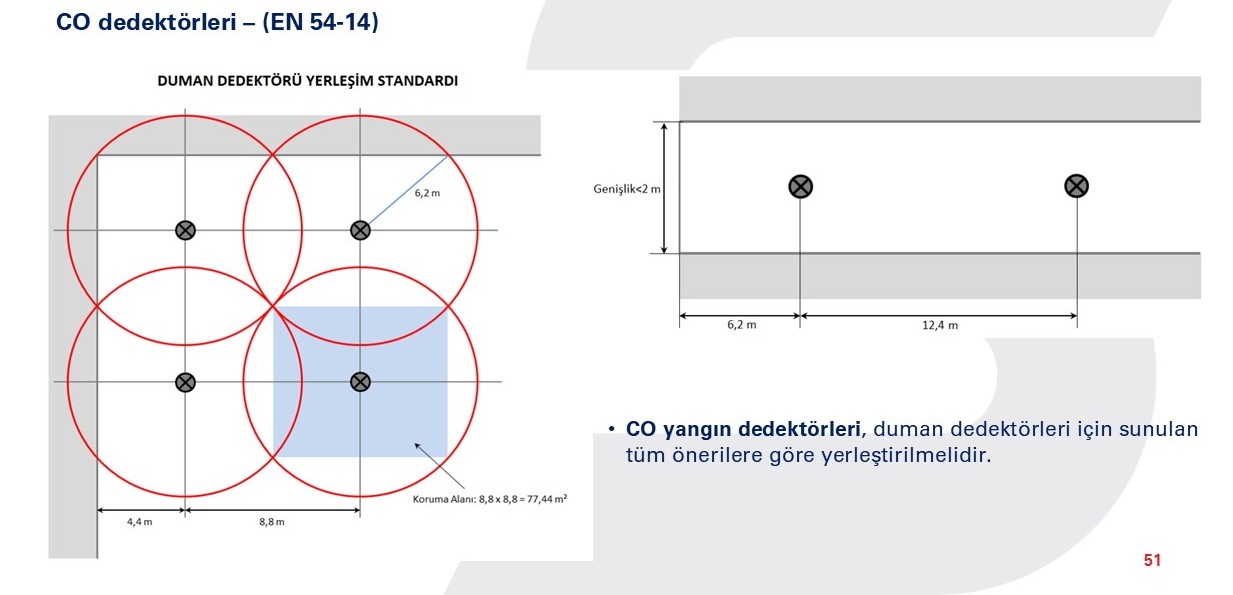

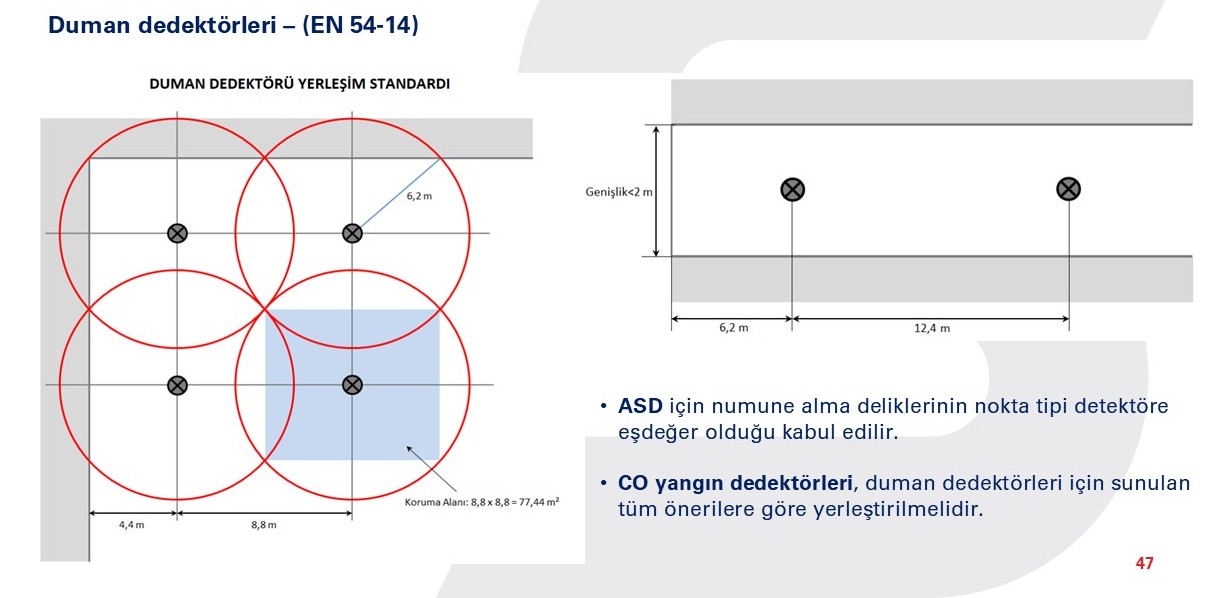

Duvar ve aralıklar: Duvardan başlangıç ve iki dedektör arası mesafeler standartlarda belirtilen maksimumlardır (ör. duman dedektörü için duvardan başlama ve aralık değerleri kullanılır).
Engeller: Işın tipi ve BİM dedektörleri görüş hattını kesen nesnelerden arındırılmalıdır (ör. 30–50 cm tolerans bölgesi). Vinç hatları gibi hareketli engeller BİM kullanımını engelleyebilir.
ASD tasarımı: Hava örneklemeli sistemler için üretici yazılımlarıyla boru uzunluğu, delik dağılımı ve transport time uygunluğu kontrol edilmelidir. Yazılım onayı olmayan hesaplamalar risklidir.
Kabloların yangına dayanımı: Kontrol ve çevrim hatları için yangına dayanıklı kablolar (ör. E30, E60 performans süreleri) tercih edilmelidir; yönetmelikler süre bazlı gereklilikler içerir.

Özel ortamlar için öneriler

Endüstriyel mutfaklar: Yüksek sıcaklık ve buharlardan dolayı nokta duman/ısı dedektörleri hatalı alarm üretebilir; multisensörler veya ASD gibi alternatifler değerlendirilmelidir.
Fotovoltaik sahalar: Sensörlü doğrusal kablolar (sensitivity sensör aralıklarıyla) ve termal kameralar etkili olabilir.
Otoparklar ve tüneller: CO ve diğer toksik gazların izlenmesi gerekir; montaj yükseklikleri ve dedektör tipleri ilgili özel standartlara göre seçilir.
Data center ve kritik tesisler: Hava örneklemeli cihazlar ve hızlı algılama çözümleri öne çıkar; klima havası akış yönleri tasarımda kritik rol oynar.
Ex‑proof/ATEX alanlar: Zone haritası ve ATEX sınıflandırmasına göre ekipman seçin; bazen cihazı alan dışına koyup hat koruması ile izlemek maliyet avantajı sağlayabilir.

Ürün seçimi ve devreye alma

Üretici dokümanlarını esas alın. Özellikle:

Hangi yangın boyutunu hangi mesafede algıladığına dair grafik ve tablolar
Üretici yazılımlarıyla yapılan ASD/boru tasarım onayları
EN 54 serisi uygunluk ve akredite sertifikalar

Ayrıca bakım planı, sensörlerin ömürleri (ör. elektrokimyasal CO sensörlerinin 2–8 yıl arası kullanım ömrü) ve kalibrasyon/değişim gereksinimlerini proje başında açıkça belirleyin.

Sonuç — Doğru tasarım bilgiye dayanır

Yangın algılamada “tek beden herkese uyar” yaklaşımı hata üretir. Öncelikle hangi parametrenin (ısı, duman, alev, gaz) hangi alanda önce ortaya çıkacağını, ortamın fiziksel, termal ve proses koşullarını öğrenin. MSDS belgeleri, ATEX zon haritaları, tavan ve hava akışı verileri, üretici dokümanları ve uygun sertifikasyonlar tasarım kararlarınızı belirlesin. Doğru cihazı doğru yerde kullanmak; hatalı alarmları azaltır, algılama süresini kısaltır ve işletme maliyetlerini düşürür.

Projeye özel sorularınız varsa üretici teknik dokümanları ve onaylı yazılımlar üzerinden değerlendirme yapılmalı; karmaşık ya da kritik uygulamalarda bir yangın algılama uzmanından destek alınması tavsiye edilir.
