Yazar: Faruk BAŞAR – WÖMNER Güç Kalitesi Müdürü
Teknik yazımızda Türkiye’de sanayi tesisleri ve ticari binalarda sıkça karşılaşılan harmonikli ortamlarda kompanzasyon tasarımı konusunu, yalnızca teorik bilgilerle değil; saha tecrübeleri, simülasyon sonuçları ve gerçek uygulamalarda yaşanan problemlerin neden–sonuç ilişkileriyle ele almaktadır.
Amaç; kompanzasyon sistemlerinin neden sahada beklendiği gibi çalışmadığını, hangi tasarım varsayımlarının hatalı olduğunu ve harmonikli ortamlarda güvenli, sürdürülebilir ve uzun ömürlü çözümlere nasıl ulaşılabileceğini net biçimde ortaya koymaktır.
Bu konuda daha fazla bilgi almak için yönetim kurulu üyemiz ve WÖMNER Güç Kalitesi Müdürü Faruk Başar‘ın youtube canlı yayınını izleyebilirsiniz.
Harmonikli Ortam Gerçeği: Neden Artık İstisna Değil?
Günümüzde güç elektroniği tabanlı yüklerin yaygınlaşmasıyla birlikte harmonikler, artık yalnızca ağır sanayi tesislerinde değil; AVM’lerde, hastanelerde, ofis binalarında, otellerde ve hatta konut ölçeğinde dahi karşımıza çıkmaktadır. Hız kontrol cihazları, UPS sistemleri, LED aydınlatmalar, inverterler ve anahtarlamalı güç kaynakları bu kirliliğin temel sebepleridir.
Sahada karşılaşılan tipik belirtiler şunlardır:
- Yeni kurulan kompanzasyon panolarının kısa sürede arıza vermesi
- Kondansatör sigortalarının sık sık atması
- Reaktörlerin aşırı ısınması, titreşim ve gürültü yapması
- Trafo ve kablolarda beklenmeyen sıcaklık artışları
- Gerilim dalga şeklinde gözle görülür bozulmalar
Bu problemlerin önemli bir kısmı, harmoniklerin yalnızca “akım bozulması” olarak değerlendirilmesinden kaynaklanır. Oysa esas kritik konu şebeke empedansı, rezonans ve kompanzasyon ekipmanlarının bu empedansla etkileşimidir.
Harmonikler, Ara Harmonikler ve Supraharmonikler
Klasik güç kalitesi çalışmalarında genellikle 50 Hz – 2 kHz (40. harmonik) aralığına odaklanılır. Ancak güncel uygulamalarda bu yaklaşım yetersiz kalmaktadır.
- Düşük sıralı harmonikler (5., 7., 11., 13.): En yaygın ve en yıkıcı etkiye sahip bileşenlerdir.
- Ara harmonikler: İnverter ve sürücü tabanlı yüklerde sık görülür, rezonansın erken habercisidir.
- Supraharmonikler (2–150 kHz): Aktif filtreler, LED sürücüler ve yüksek anahtarlama frekanslı güç elektroniği ekipmanları tarafından üretilir.
Bir sistemde klasik harmonikler düşürülmüş olsa bile, supraharmonikler ölçülmüyorsa sistemin gerçekten sağlıklı olduğu söylenemez. LED aydınlatmalarda titreme, güç kaynaklarında erken arıza ve haberleşme problemleri çoğu zaman bu yüksek frekanslı kirliliklerden kaynaklanır.
Simülasyon Yaklaşımı: Sahaya Yakın Bir Modelleme

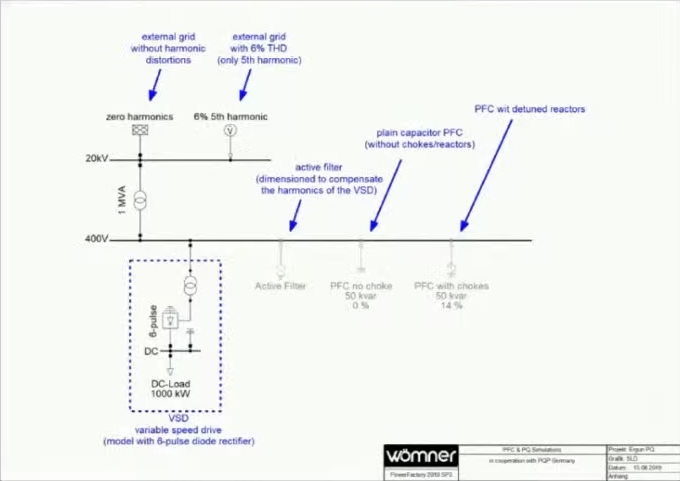

Ele alınan senaryoda, tipik bir endüstriyel tesis şu şekilde modellenmiştir:
- Orta gerilimden beslenen yaklaşık 1 MVA gücünde bir dağıtım trafosu
- 400 V alçak gerilim ana barası
- Fabrika ortamını temsil eden, harmonik üreten bir hız kontrol cihazı
Bu yapı üzerinde farklı konfigürasyonlar karşılaştırılmıştır:

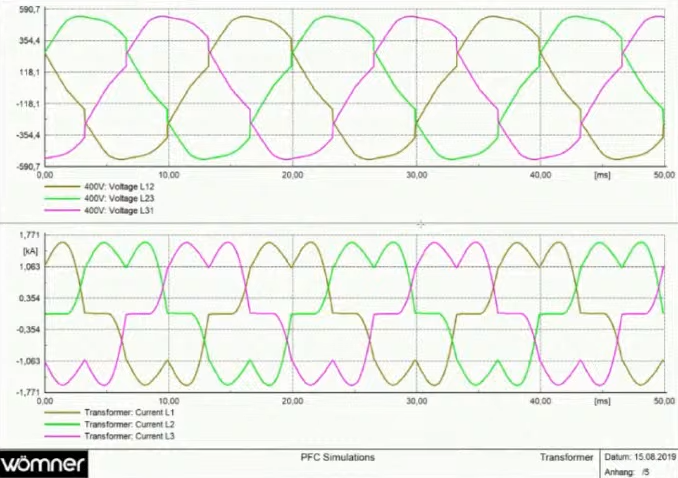

- Harmonikli yük – kompanzasyonsuz referans durum
- Aktif filtre eklenmiş sistem
- Reaktörsüz (yalın kondansatörlü) kompanzasyon
- Detuned reaktörlü kompanzasyon
- Reaktörlü kompanzasyon + aktif filtre kombinasyonu
- Farklı şebeke kirliliği seviyeleri (%6 ve %10 gerilim harmonikleri)
Amaç; tek bir çözümü yüceltmek değil, hangi çözümün hangi şartlarda risk oluşturduğunu net biçimde gösterebilmektir.
1. Harmonikli yük – kompanzasyonsuz referans durum
2. Aktif filtre eklenmiş sistem
3. Reaktörsüz (yalın kondansatörlü) kompanzasyon

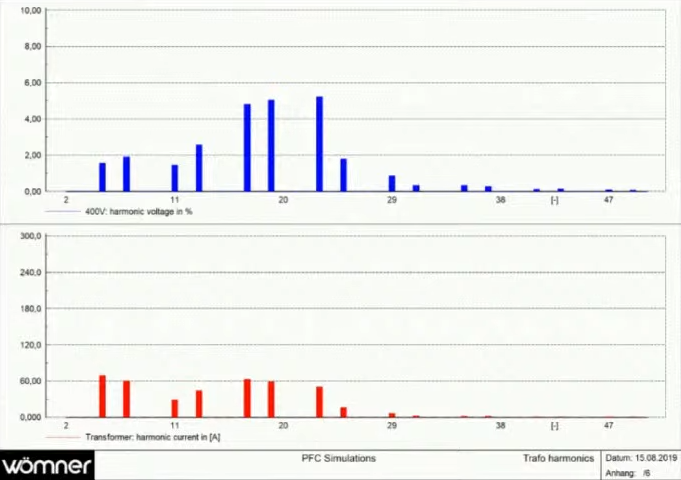

4. Aktif filtre ile reaktörsüz kompanzasyon
5. Reaktörlü kompanzasyon
6. Aktif filtre ile reaktörlü kompanzasyon kombinasyonu
Öne çıkan sonuçlar ve yorumlar
1. Aktif Filtreler: Güçlü Ama Dikkat Gerektiren Çözümler

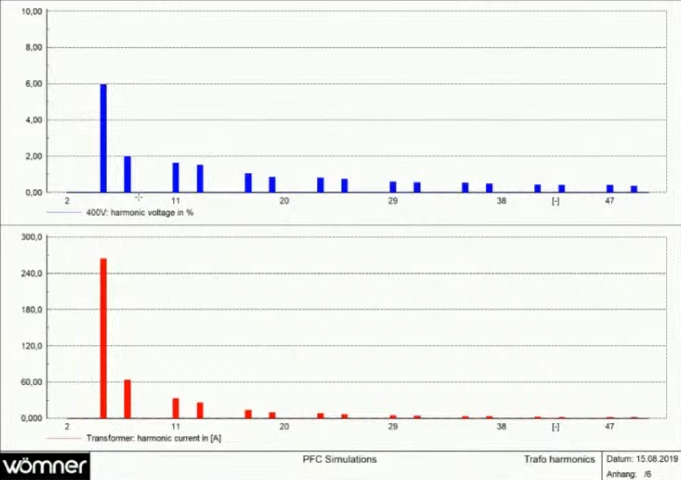

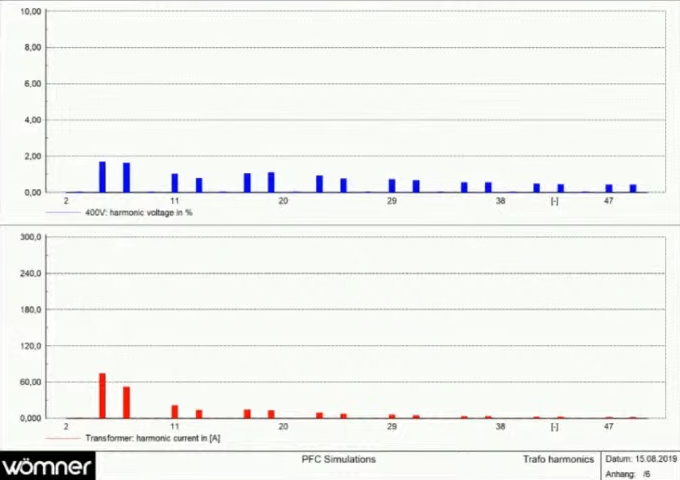

Simülasyonlarda aktif filtrelerin akım harmoniklerini ciddi oranda azalttığı açıkça görülmektedir. Örneğin 250 A mertebesindeki harmonik akımların 70 A seviyelerine düşmesiyle birlikte, gerilim harmoniklerinin de %6’dan %2’nin altına indiği gözlemlenmiştir.
Ancak aktif filtrelerle ilgili iki kritik uyarı yapılmaktadır:
- Supraharmonik üretimi: Yüksek anahtarlama frekansları nedeniyle 2 kHz üzerindeki kirlilik artabilir.
- Rezonans riski: Şebeke empedansı bozulmuşsa aktif filtre, rezonansı bastırmak yerine tetikleyebilir.
Bu nedenle aktif filtreler, empedansı kontrol altına alınmış, reaktörlü altyapı üzerinde ve doğru noktaya konumlandırılarak kullanılmalıdır.
2. Reaktörsüz Kompanzasyon: En Yaygın ve En Tehlikeli Hata
Eğitimde en netifade edilen konulardan biri şudur:
Harmonikli ortamlarda reaktörsüz kompanzasyon uygulanmamalıdır.
Reaktörsüz 50 kVAr’lık bir kondansatör kademesinin devreye alınmasıyla:

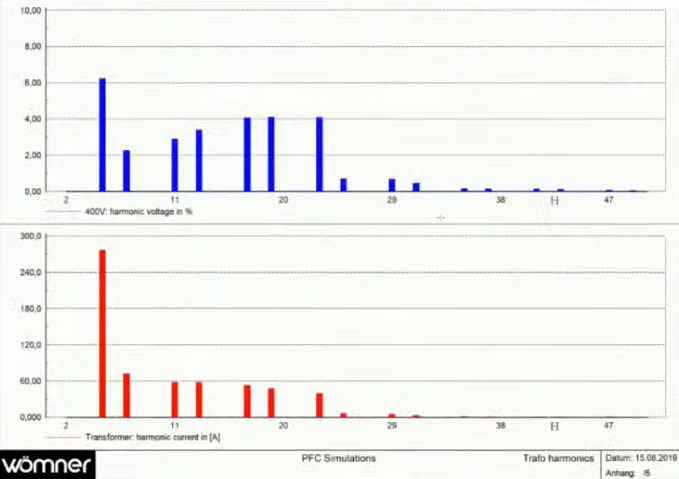

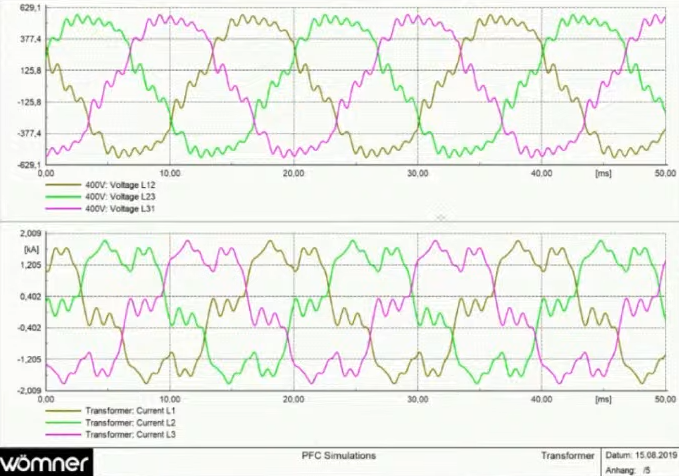

- Bara üzerinde ciddi osilasyonlar oluştuğu
- Gerilim harmoniklerinin yükseldiği
- Orta frekanslarda rezonans tetiklendiği
gösterilmiştir. Bu durum çoğu zaman “kondansatör kalitesi” ile açıklanmaya çalışılır; oysa asıl sebep yanlış tasarım yaklaşımıdır.
3. Detuned Reaktörlü Kompanzasyonun Rolü
Detuned reaktörlü sistemlerin temel amacı yalnızca harmonik akımı sınırlamak değil; sistemin doğal rezonans frekansını tehlikeli bölgelerin dışına taşımaktır.
Doğru seçilmiş bir reaktör sayesinde:
- Kompanzasyon anahtarlamaları stabil hale gelir
- Kondansatörler harmonik stresten korunur
- Sistem rezonansa girmez

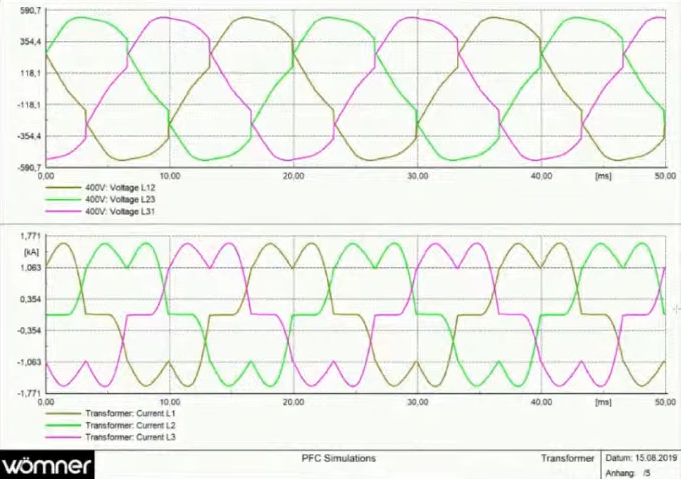

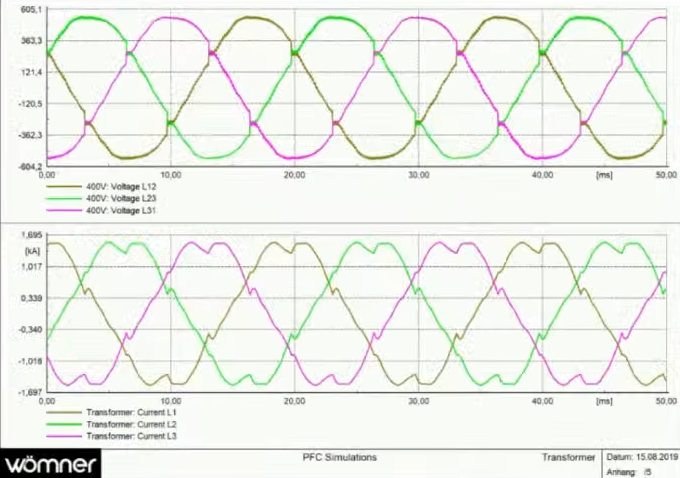

Simülasyonlarda, reaktörlü kademelerin devreye alınması sırasında sağlıklı bir inrush akımı
profili ve ardından stabil çalışma açıkça gözlemlenmiştir.
4. Reaktör Kalitesi ve Saturasyon Riski
Yanlış veya düşük kaliteli reaktörlerin yüksek harmonikli ortamlarda manyetik saturasyona girdiği gösterilmiştir. %10 seviyesinde 5. harmonik içeren bir şebekede, yetersiz tasarlanmış bir reaktörün ±480 A pik akımlar ürettiği görülmüştür.
Bu durum:
- Şiddetli mekanik titreşim
- Aşırı ısınma
- Kontaktör ve bara hasarları
- Pano genelinde ciddi tahribat
risklerini beraberinde getirir. Bu nedenle reaktörler, çalışacakları ortamın üzerinde bir kirlilik seviyesine dayanacak şekilde tasarlanmalıdır.

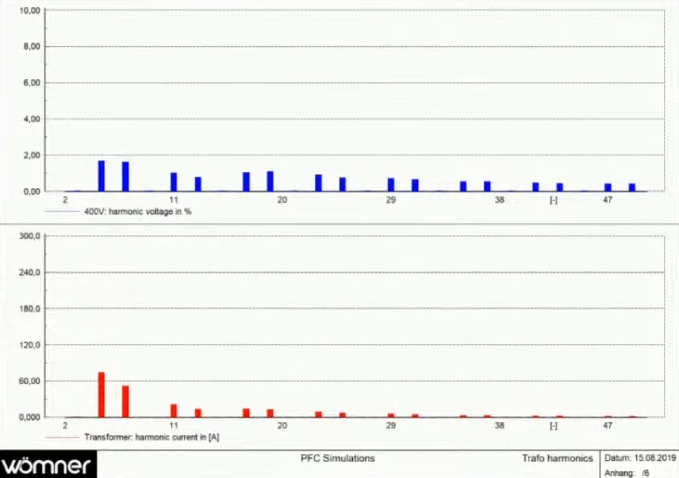

5. Kombinasyon Çözümü: Reaktörlü Pano + Aktif Filtre
En dengeli çözüm olarak işaret edebileceğimiz yaklaşım, reaktörlü kompanzasyon ile aktif filtrenin birlikte kullanılmasıdır.
Bu kombinasyon sayesinde:
- Reaktif güç güvenli şekilde kompanze edilir
- Akım harmonikleri aktif filtre ile bastırılır
- Kompanzasyon kademelerinin üzerindeki harmonik yük azalır
- Ekipman ömrü uzar, bakım ihtiyacı düşer
Ölçüm ve Tasarım İçin Pratik Rehber

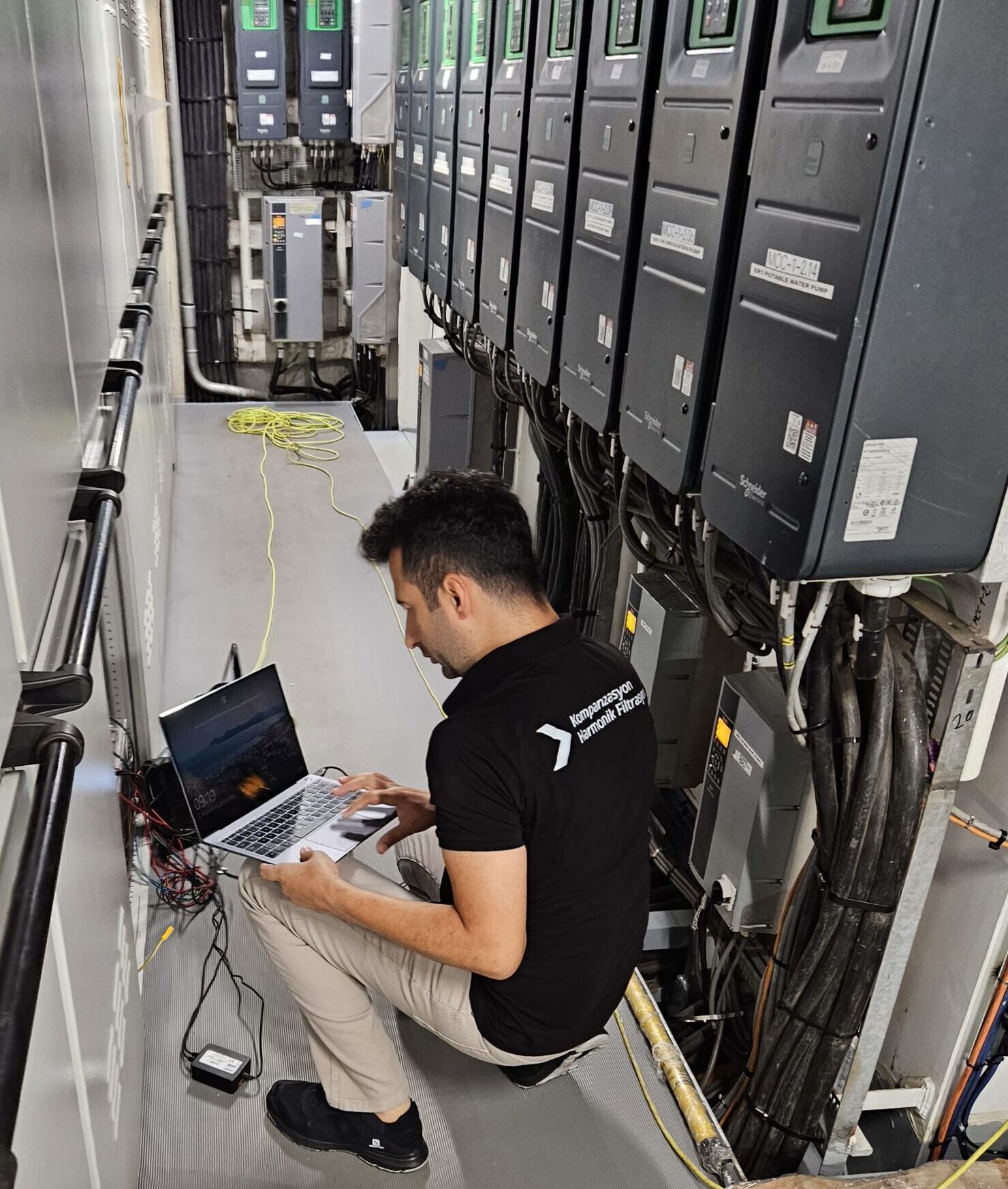

- Ölçüm mutlaka Class A güç kalitesi analizörleri ile yapılmalıdır
- Hem AG hem OG seviyesinde ölçüm alınmalıdır
- Hedef standart (IEC 61000, EN 50160 vb.) baştan belirlenmelidir
- Kademe dizilimi, en düşük sürekli reaktif ihtiyaca göre yapılmalıdır
- Aktif filtre konumu, etki alanı dikkate alınarak seçilmelidir
- Supraharmonikler mutlaka değerlendirilmelidir
Sık karşılaşılan sorular ve kısa cevaplar
- Hangi ölçüm cihazı kullanılmalı?
Güç kalitesi ölçümleri için Class A onaylı analizörler tercih edilmeli. Bu cihazlar marka/model bağımsız, standart metodoloji ile tutarlı sonuç verir.
- Supraharmonik nedir ve bertaraf edilebilir mi?
Genelde 2 kHz üzerindeki frekanslar supraharmonik olarak adlandırılır. Bertarafı için aktif rezonans filtreleri, geniş bant filtreler ve özel supraharmonik lo filtre çözümleri kullanılır. Hedef frekans aralığına göre ürün seçimi gerekir.
- Kompanzasyon trafo gücüne göre mi yapılır?
Hayır. Kompanzasyon gücü doğrudan trafo gücüne göre tasarlanmaz. Kompanzasyon yükün reaktif ihtiyacına göre belirlenir. Trafo seçimi farklı kriterlere (kurulu yük, kısa devre gücü vb.) göre yapılır.
- Reaktörsüz kompanzasyon uygulanabilir mi?
Reaktörsüz bir kompansasyon akla bile getirilmemelidir.
Reaktörsüz uygulamalar rezonans riski taşıdığı ve sahada sık arızaya neden olduğu için önerilmez. Reaktörsüz tasarımlar maliyet cazibesi taşısa da uzun vadede ciddi problemlere yol açar.
- SVC veya SVG kullanmalı mıyız?
SVC/SVG çözümleri küçük, değişken yüklerde ve belirli uygulamalarda faydalıdır. Büyük endüstriyel tesislerde ve birkaç megawatt seviyesindeki yüklerde maliyet/yarar analizi dikkatlice yapılmalıdır. Ürün kalitesi ve bakım konusunda dikkatli olunmalıdır.
Özet — Öncelikler
- Ölçün: Tasarım ölçüme dayanmalı. Ölçüm yoksa tasarım rastgele olacaktır.
- Rezonanstan kaçının: Reaktörsüz kompanzasyondan uzak durun; detuned reaktör tercih edin.
- Aktif filtreleri akıllıca kullanın: AF akım harmoniklerini azaltır ama supraharmonik üretme potansiyeli ve rezonans riskini göz önünde bulundurun.
- Reaktör kalitesi şart: Reaktörler, uygulama kirliliğinin üzerinde tasarlanmalı; saturasyon riski göz ardı edilmemeli.
- Standart belirleyin: Hedef standart (IEC/EN) belirlenmeli ve ölçümler bu hedefe göre yorumlanmalı.
Doğru ölçüm, uygun reaktör seçimi ve ihtiyaç odaklı aktif filtre kullanımı ile harmonikli ortamlarda güvenli ve sürdürülebilir kompanzasyon çözümleri elde edilebilir. Proje bazlı uygulama, saha verileri ve standart hedefleri bir araya getirildiğinde sistemin hem performansı hem de ekipman ömrü korunur.
Sonuç
Harmonikli ortamlarda kompanzasyon, yalnızca kVAr hesabı yapılan bir pano seçimi değildir. Ölçüm, empedans analizi, doğru reaktör seçimi ve bilinçli aktif filtre kullanımı birlikte ele alındığında sistem hem elektriksel olarak sağlıklı çalışır hem de ekipman ömrü korunur.
Bu nedenle başarılı bir kompanzasyon tasarımı, teorik hesaplardan çok sahadan öğrenilen derslere dayanmalıdır.
